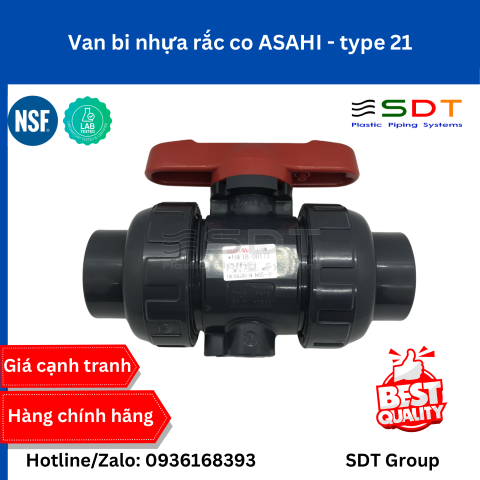

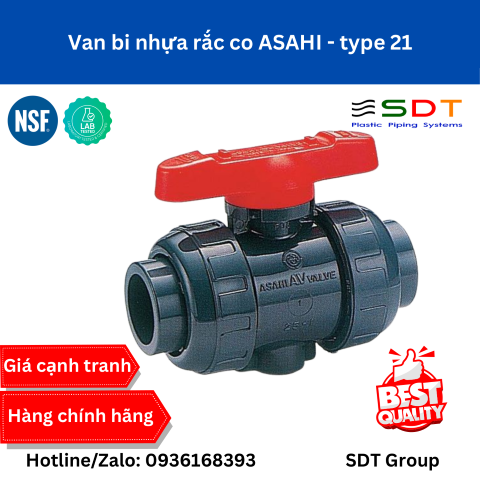

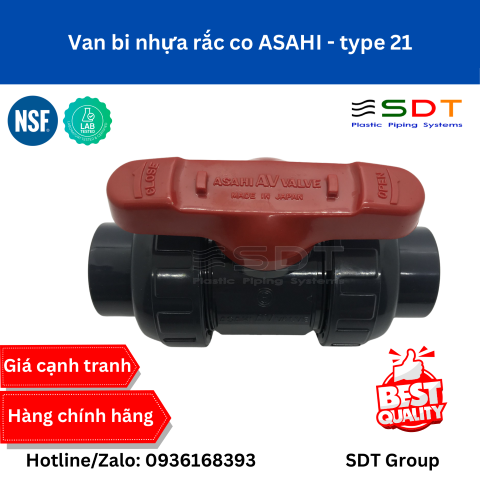

Van Bi Nhựa Rắc Co Đôi ASAHI (True Union Ball Valve Type 21 / Type 21α) – Tiêu Chuẩn Nhật Bản
Van bi nhựa rắc co ASAHI (tên thương mại: Asahi AV True Union Ball Valve Type 21 & Type 21α) là dòng van chặn dòng chảy xoay 90 độ nổi tiếng và phổ biến hàng đầu thế giới của tập đoàn Asahi Yukizai (Nhật Bản). Với thiết kế rắc co đôi hai đầu linh hoạt (True Union) kết hợp đệm kín bi bằng PTFE nguyên chất, sản phẩm cho phép đóng mở dòng chảy nhanh chóng, mô-men xoắn vận hành siêu nhẹ và độ bền vượt trội trong môi trường hóa chất ăn mòn, nước siêu tinh khiết và xử lý nước thải công nghiệp.
1. Điểm nổi bật vượt trội của Van Bi Rắc Co ASAHI Type 21 / 21α

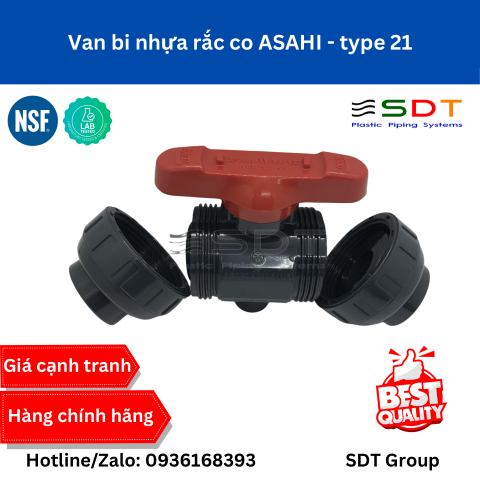

- Kết cấu rắc co đôi tháo lắp nhanh (True Union Design): Hai đầu van kết nối dạng khớp rắc co độc lập với đai ốc siết chắc chắn. Khi cần bảo dưỡng, thay thế gioăng hoặc vệ sinh đường ống, kỹ thuật viên có thể tháo rời hoàn toàn phần thân van ra ngoài mà không cần cắt hay tháo dỡ hệ thống ống cố định.
- Cơ cấu khóa chặn ghế bi thông minh (Carrier Seat Retainer): Bộ phận đỡ đệm bi được cố định bằng ren khóa vào trong thân van. Ngay cả khi tháo rời đai ốc rắc co ở một đầu phía hạ lưu khi hệ thống vẫn đang chịu áp suất, van vẫn giữ kín hoàn toàn không bị rò rỉ hay đẩy bung quả bi ra ngoài.
- Tay gạt tích hợp cờ lê vặn siết thông minh: Tay gạt điều khiển (Handle) được thiết kế tháo rời dễ dàng, phần đầu tay gạt đóng vai trò như một dụng cụ cờ lê chuyên dụng ăn khớp với các vấu ren bên trong thân van, hỗ trợ kỹ thuật viên tự căn chỉnh độ nén đệm ghế bi hoặc tháo rời cụm làm kín mà không cần dụng cụ phụ trợ.
- Đệm kín ghế bi bằng 100% PTFE nguyên sinh: Ghế đỡ bi làm từ Teflon (PTFE) có hệ số ma sát cực thấp, giúp tay gạt xoay đóng/mở cực kỳ êm ái, chống hiện tượng bó kẹt van sau thời gian dài không vận hành và kháng chịu tuyệt đối với hầu hết các hóa chất ăn mòn.
- Trục van an toàn chống bung (Blow-out Proof Stem): Trục xoay được lắp đặt từ bên trong thân van kết hợp rãnh an toàn kép, loại trừ triệt để rủi ro gãy trục hoặc bắn trục ty ra ngoài khi áp suất đường ống tăng đột biến.
- Khả năng tích hợp tự động hóa cao: Đỉnh thân van có bệ gắn tiêu chuẩn ISO 5211, dễ dàng nâng cấp kết hợp cùng đầu điều khiển điện (Electric Actuator) hoặc đầu điều khiển khí nén (Pneumatic Actuator) của Asahi để vận hành tự động trong dây chuyền SCADA.
2. Bảng thông số kỹ thuật tiêu chuẩn (Technical Specifications)
| Thông số kỹ thuật | Chi tiết tiêu chuẩn hãng Asahi Yukizai |
|---|---|
| Dòng sản phẩm | True Union Ball Valve Type 21 / Type 21α |
| Hãng sản xuất | Asahi Yukizai Corporation (Nhật Bản) |
| Dải kích thước danh định | DN15 (1/2″) đến DN100 (4″) |
| Vật liệu thân van (Body) | U-PVC, C-PVC (HT-PVC), PP, PVDF |
| Vật liệu quả bi (Ball) | U-PVC, C-PVC, PP, PVDF gia công cầu chính xác |
| Vật liệu đệm kín ghế bi (Seat) | PTFE (Teflon) nguyên chất |
| Vật liệu gioăng làm kín O-ring | EPDM, FKM (Viton) |
| Áp lực làm việc tối đa | 1.0 MPa (10 bar / 150 PSI) tại nhiệt độ thường (20°C) |
| Dải nhiệt độ môi chất | – U-PVC: 0°C ~ 50°C – C-PVC: 0°C ~ 90°C – PP: -20°C ~ 80°C – PVDF: -20°C ~ 120°C |
| Tiêu chuẩn kết nối đường ống | Dán keo (Socket JIS / ANSI / DIN), Ren trong (Thread Rc / NPT), Nối bích (Flanged JIS 10K / ANSI 150) |
| Phương thức vận hành | Tay gạt thủ công góc xoay 90° (Manual Lever Handle) |
3. Bảng giá tham khảo Van Bi Nhựa Rắc Co ASAHI Type 21 / 21α
* Ghi chú: Dưới đây là bảng khoảng giá tham khảo áp dụng cho phiên bản thân U-PVC, đệm ghế bi PTFE, gioăng EPDM, kết nối rắc co dán keo Socket JIS. Mức giá thực tế dao động phụ thuộc vào yêu cầu vật liệu cao cấp (C-PVC chịu nhiệt, PVDF chịu hóa chất), gioăng FKM, kết nối bích và khối lượng đặt hàng thực tế của dự án.
| Kích thước (DN) | Kích thước Inch | Kích cỡ ống ngoài (OD mm) | Mã sản phẩm tiêu chuẩn (Part Code) | Khoảng giá tham khảo (VNĐ/cái) |
|---|---|---|---|---|
| DN15 | 1/2″ | Ø21 / d20 | V2ALVUESJ015 | 465.000 – 545.000 |
| DN20 | 3/4″ | Ø27 / d25 | V2ALVUESJ020 | 560.000 – 655.000 |
| DN25 | 1″ | Ø34 / d32 | V2ALVUESJ025 | 735.000 – 860.000 |
| DN32 | 1-1/4″ | Ø42 / d40 | V2ALVUESJ032 | 980.000 – 1.145.000 |
| DN40 | 1-1/2″ | Ø48 / d50 | V2ALVUESJ040 | 1.380.000 – 1.620.000 |
| DN50 | 2″ | Ø60 / d63 | V2ALVUESJ050 | 1.750.000 – 2.050.000 |
| DN65 | 2-1/2″ | Ø76 / d75 | V21LVUESJ065 | 4.680.000 – 5.480.000 |
| DN80 | 3″ | Ø89 / d90 | V21LVUESJ080 | 5.950.000 – 6.950.000 |
| DN100 | 4″ | Ø114 / d110 | V21LVUESJ100 | 9.300.000 – 10.900.000 |
4. Ứng dụng thực tế của Van Bi Rắc Co ASAHI Type 21
Van bi rắc co đôi Asahi là thiết bị đóng ngắt thông dụng nhất trên toàn bộ mạng lưới đường ống công nghiệp:
- Dây chuyền sản xuất hóa chất & Axit ăn mòn: Đóng ngắt các tuyến cấp xả axit HCl, H2SO4, NaOH, dung dịch kiềm, phèn và dung môi công nghiệp.
- Hệ thống xử lý nước sạch & Nước thải: Kiểm soát dòng chảy tại các cụm bơm cấp, bồn phản ứng, bồn lắng và trạm định lượng châm hóa chất khử trùng.
- Nhà máy sản xuất vi mạch & Bán dẫn: Phục vụ các tuyến dẫn nước siêu tinh khiết (UPW) và hệ thống ống thu hồi dung môi phòng sạch.
- Ngành xi mạ và hoàn thiện bề mặt: Lắp đặt trên các đường cấp tuần hoàn dung dịch bể mạ niken, mạ crom, bể ngâm tẩy gỉ cán thép.
- Nuôi trồng thủy sản công nghệ cao & Dẫn nước biển: Kháng mặn tuyệt đối, chống rêu bám và sinh vật biển phát triển trong lòng van.
5. Đơn vị cung cấp Van Bi ASAHI Chính Hãng – SDT Group
SDT Group là nhà phân phối chính thức các dòng sản phẩm van bi rắc co và van công nghiệp Asahi Yukizai Nhật Bản tại thị trường Việt Nam với cam kết:
- Sản phẩm nhập khẩu chính hãng 100%, có đầy đủ giấy chứng nhận nguồn gốc xuất xứ (CO) và chất lượng (CQ) gốc.
- Kho hàng luôn sẵn sàng số lượng lớn dải kích thước từ DN15 đến DN100 với đầy đủ các chuẩn kết nối dán keo, nối ren và mặt bích.
- Đội ngũ kỹ thuật hỗ trợ tính toán lưu lượng, hướng dẫn quy trình lắp đặt và cung cấp sẵn phụ tùng gioăng đệm thay thế định kỳ.
- Chính sách báo giá dự án cạnh tranh, chiết khấu đại lý tốt nhất, giao hàng nhanh chóng trên toàn quốc.
Quý khách hàng cần tư vấn kỹ thuật chi tiết hoặc yêu cầu bảng báo giá dự án, vui lòng liên hệ ngay với chúng tôi:
Hotline / Zalo: 0936168393
Tư vấn giải pháp kỹ thuật: Cung cấp van công nghiệp Asahi, ống nhựa kháng hóa chất, van điều khiển điện & khí nén chuyên dụng.
| STT | Sản Phẩm |
| 1 | Van bi nhựa UPVC/CPVC ASAHI size 1/2″ (22mm) |
| 2 | Van bi nhựa UPVC/CPVC ASAHI size 3/4″ (26mm) |
| 3 | Van bi nhựa UPVC/CPVC ASAHI size 1″ (32mm) |
| 4 | Van bi nhựa UPVC/CPVC ASAHI size 1-1/4″ (38mm) |
| 5 | Van bi nhựa UPVC/CPVC ASAHI size 1-1/2″ (48mm) |
| 6 | Van bi nhựa UPVC/CPVC ASAHI size 2″ (60mm) |
| 7 | Van bi nhựa UPVC/CPVC ASAHI size 2-1/2″ (76mm) |
| 8 | Van bi nhựa UPVC/CPVC ASAHI size 3″ (89mm) |
| 9 | Van bi nhựa UPVC/CPVC ASAHI size 4″ (114mm) |
CÁC ƯU ĐIỂM CỦA VAN BI NHỰA RẮC CO ASAHI:
- Đóng mở nhẹ nhàng nhờ có mô men xoắn thấp
- Vật liệu đã được thay đổi bằng nanomet, cải thiện khả năng chịu áp lực và chống va đập
- Nguyên liệu thô được bổ sung chất chống hấp thụ tia cực tím và chống oxy hóa, cải thiện độ bền, chống lão hóa
- 100% sản phẩm được kiểm tra áp suất trước khi xuất xưởng
- Đạt chứng chỉ NSF (Hòa Kỳ) & các vật liệu đạt tiêu chuẩn dành cho nước uống
- Nhiệt độ sử dụng của van UPVC lên tới 60°C (140°F)
- Khả năng chịu hóa chất rất tốt
- Độ nhẵn cao, đặc tính dòng tốt
- Chi phí đầu tư thấp
- Chi phí vận hành và bảo trì thấp
- Độ bền cao,chống va đập
- Có thể lắp được bộ tác động điện và khí nén
- Đặc biệt: thiết kế thêm khóa chống sốc nhằm tăng áp và chống trượt rắc co khi vận hành
- Hàng có sẵn mới 100% bảo hành 12 tháng
THÔNG SỐ KỸ THUẬT : Van bi nhựa rắc co ASAHI:
- Kích cỡ: 1/2” – 4”; 20mm – 110mm; DN15, 20, 25, 32, 40, 50, 75, 80, 100; phi 21, 27, 34, 42, 49, 60, 75, 90, 114
- PVC/EPDM/FKM Models NSF-61 Certified
- Material & Connection: PVC & CPVC: Socket, Threaded, and Flanged (ANSI);
- PP & PVDF: IPS and Metric (DIN) Socket, Threaded, Butt, and Flanged (ANSI)
- Seats: PTFE backed with EPDM or FKM
- Seals: EPDM or FKM or AFLAS
– Các tên gọi của van bi nhựa:
+ Van bi nhựa rắc co đôi
+ Van bi nhựa UPVC rắc co đôi
+ Van bi nhựa tay gạt
+ Van bi nhựa kết nối socket
+ Van bi nhựa chuẩn Ansi
