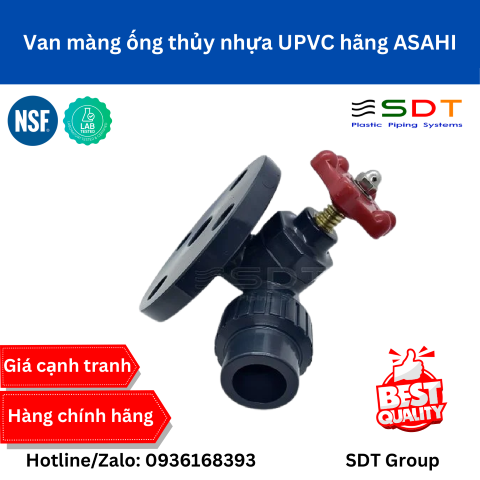

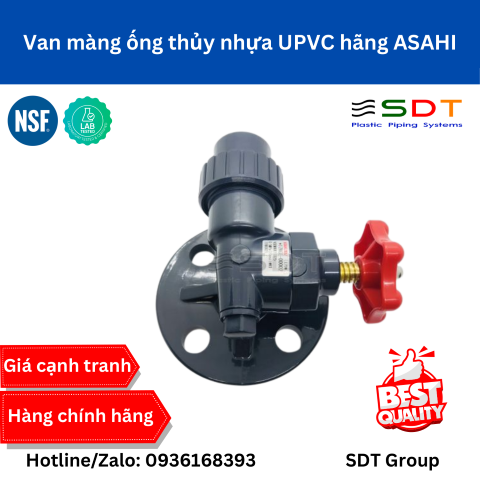

Van Màng Ống Thủy Nhựa UPVC Hãng ASAHI (Level Gauge Diaphragm Valve) – Tiêu Chuẩn Nhật Bản

Van màng ống thủy nhựa UPVC hãng ASAHI (tên tiếng Anh: Gauge Valve / Level Gauge Diaphragm Valve) là dòng van chuyên dụng đo mức chất lỏng bồn bể của tập đoàn Asahi Yukizai (Nhật Bản). Được lắp đặt theo cặp (trên – dưới) tại các thành bồn chứa hóa chất ăn mòn, van giữ vai trò ngắt/mở kết nối giữa bồn chứa và ống thủy tinh / ống nhựa trong suốt (sight glass), giúp nhân viên vận hành quan sát mực chất lỏng an toàn, phòng chống sự cố trào đổ hoặc rò rỉ hóa chất độc hại.

1. Điểm nổi bật trong cấu tạo của Van Màng Ống Thủy ASAHI

Nguyên lý làm kín bằng màng ngăn cách ly (Diaphragm Sealing): Tương tự dòng van màng Type 14, sản phẩm sử dụng một lớp màng đàn hồi (EPDM, FKM hoặc PTFE) làm kín tuyệt đối, ngăn không cho hóa chất ăn mòn tiếp xúc với trục ren hay cơ cấu tay quay phía trên nắp van.
Cổng xả cặn đáy tích hợp (Drain Plug Unit): Thân van được tích hợp sẵn cổng phụ có nút xả (Drain Plug) hoặc van xả mẫu, giúp kỹ thuật viên dễ dàng xả cặn đáy ống thủy tinh, lấy mẫu hóa chất kiểm nghiệm hoặc súc rửa ống đo mức mà không cần xả cạn bồn.
Đầu kẹp giữ ống thủy chuyên dụng: Cổng kết nối với ống thủy được trang bị đai ốc siết ren ngoài kết hợp gioăng đệm côn chịu lực, giúp kẹp chặt ống thủy tinh borosilicate hoặc ống nhựa trong suốt PFA/FEP, ngăn ngừa nứt vỡ ống và triệt tiêu nguy cơ rò rỉ tại khớp nối.
Thiết kế góc vuông 90° tối ưu không gian: Cấu trúc thân vuông góc (Flanged Elbow design) kết hợp mặt bích kết nối trực tiếp vào thành bồn, tạo kết cấu đỡ ống thủy cực kỳ vững chắc, chống rung lắc và tiết kiệm diện tích xung quanh bồn bể.
Cơ chế tự khóa an toàn (Optional Check Ball): Một số cấu hình có thể trang bị thêm viên bi an toàn tự đóng ngắt dòng khi xảy ra sự cố vỡ ống thủy bên ngoài, ngăn chặn toàn bộ khối hóa chất trong bồn tràn ra khu vực vận hành.

2. Bảng thông số kỹ thuật tiêu chuẩn (Technical Specifications)

Thông số kỹ thuật	Chi tiết tiêu chuẩn hãng Asahi Yukizai
Dòng sản phẩm (Model)	Gauge Valve (Manual Handle / with Flanged Elbow)
Hãng sản xuất	Asahi Yukizai Corporation (Nhật Bản)
Dải kích thước danh định	DN20 (3/4″) và DN25 (1″)
Đường kính ống thủy tinh tương thích	Ống thủy ngoài Ø16mm, Ø19mm hoặc Ø20mm
Vật liệu thân (Body)	U-PVC (tiêu chuẩn), PP, PVDF
Vật liệu màng van (Diaphragm)	EPDM, FKM (Viton), PTFE (Teflon)
Áp lực làm việc tối đa	1.0 MPa (10 bar / 150 PSI) tại 20°C
Dải nhiệt độ môi chất	– U-PVC: 0°C ~ 50°C – PP: -20°C ~ 80°C – PVDF: -20°C ~ 120°C
Chuẩn kết nối mặt bích bồn	Mặt bích JIS B2220 10K (hoặc JIS 5K), ANSI Class 150, DIN PN10
Phương thức vận hành	Tay vặn vô lăng (Manual Handle Wheel)

3. Bảng giá tham khảo Van Màng Ống Thủy Nhựa UPVC ASAHI

* Ghi chú: Dưới đây là bảng khoảng giá tham khảo áp dụng cho dòng van màng ống thủy thân U-PVC, chuẩn kết nối mặt bích JIS 10K với các tùy chọn màng làm kín EPDM, FKM, PTFE. Giá thực tế dao động phụ thuộc vào cấu hình có hoặc không có cút nối góc (Elbow unit) và số lượng đặt hàng thực tế của dự án.

Loại sản phẩm & Cấu hình	Kích thước (DN)	Mã sản phẩm tiêu chuẩn (Part Code)	Vật liệu màng	Khoảng giá tham khảo (VNĐ/cái)
Van màng ống thủy tay vặn	DN20 (3/4″)	VGEMHUEF1020	EPDM	2.634.000 – 3.157.000
Van màng ống thủy tay vặn	DN25 (1″)	VGEMHUEF1025	EPDM	4.113.000 – 4.791.000
Khớp nối góc chữ L có bích	DN25 (1″)	VGEZZUEF1025	EPDM	1.911.000 – 2.270.000
Van màng ống thủy tay vặn	DN20 (3/4″)	VGEMHUVF1020	FKM (Viton)	4.999.000 – 5.812.000
Van màng ống thủy tay vặn	DN25 (1″)	VGEMHUVF1025	FKM (Viton)	7.026.000 – 8.428.000
Van màng ống thủy tay vặn	DN20 (3/4″)	VGEMHUTF1020	PTFE (Teflon)	5.406.000 – 6.261.000
Van màng ống thủy tay vặn	DN25 (1″)	VGEMHUTF1025	PTFE (Teflon)	7.680.000 – 9.091.000

4. Ứng dụng thực tế của Van Kính Thủy / Ống Thủy ASAHI

Van màng ống thủy Asahi là thiết bị phụ trợ không thể thiếu cho các bồn chứa chất lỏng có tính ăn mòn nguy hại:

Bồn lưu trữ hóa chất công nghiệp: Gắn trực tiếp lên các bồn nhựa composite (FRP), bồn nhựa PE/PP chứa axit clohidric (HCl), axit sunfuric (H2SO4), bazo xút (NaOH) và Javen.
Nhà máy sản xuất vi mạch & Bán dẫn: Báo mức dung dịch hóa chất tinh khiết cao, bồn nước DI, hóa chất tẩy rửa bảng mạch điện tử.
Công trình xử lý nước thải & Hóa dầu: Lắp đặt quan sát mức dầu nhờn, dung môi hữu cơ, bể hóa chất keo tụ tạo bông.
Dây chuyền xi mạ điện: Báo mức các bể mạ niken, mạ kẽm, bể thu hồi dung dịch mạ có nhiệt độ và tính ăn mòn cao.

5. Đơn vị cung cấp Van Nhựa ASAHI Chính Hãng – SDT Group

SDT Group chuyên nhập khẩu và phân phối trực tiếp các dòng van màng đo mức, van công nghiệp Asahi Yukizai tại Việt Nam với cam kết:

Hàng chính hãng 100%, nhập khẩu trực tiếp từ Nhật Bản, có đầy đủ CO và CQ từ nhà sản xuất.
Sẵn kho van màng ống thủy DN20, DN25 kèm đầy đủ cút bích góc, nút xả đáy và phụ kiện ống thủy tinh chuyên dụng.
Đội ngũ kỹ sư hỗ trợ hướng dẫn lắp đặt an toàn, tư vấn chọn màng PTFE/FKM tương thích nồng độ hóa chất.
Chính sách báo giá linh hoạt, mức chiết khấu cạnh tranh cao cho các nhà thầu cơ điện và các đơn vị gia công bồn bể chứa.
