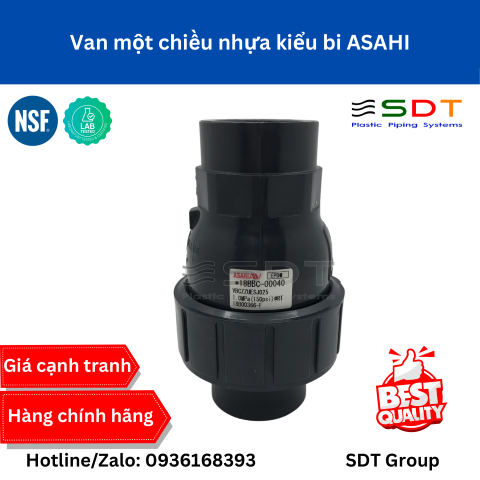

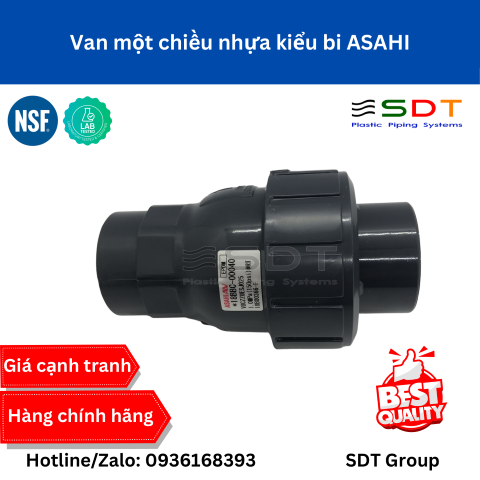

Van Một Chiều Nhựa Kiểu Bi ASAHI (Ball Check Valve) – Xuất Xứ Nhật Bản
Van một chiều nhựa kiểu bi ASAHI (tên tiếng Anh: Ball Check Valve) là dòng van chuyên dụng thuộc tập đoàn Asahi Yukizai (Nhật Bản), có chức năng tự động ngăn dòng chảy ngược trong hệ thống đường ống công nghiệp. Hoạt động dựa trên cơ chế bi tự nổi hoặc chìm tự nhiên kết hợp chênh áp thủy lực, van bảo vệ máy bơm, đồng hồ đo lưu lượng và các thiết bị phụ trợ khỏi hiện tượng búa nước cũng như áp lực dội ngược nguy hiểm.
1. Đặc điểm cấu tạo & Nguyên lý vận hành của Van Bi 1 Chiều Asahi
- Nguyên lý đóng/mở tự do: Van sử dụng một quả bi rỗng hoặc đặc có tỷ trọng được tính toán chính xác. Khi có áp lực dòng chảy thuận, quả bi được đẩy lên khỏi bệ đỡ (seat), mở thông khoang dẫn. Khi áp lực dừng hoặc có dòng chảy ngược, quả bi tự động lăn về vị trí bệ đỡ, bịt kín đường ống ngay lập tức.
- Thiết kế hoàn toàn bằng nhựa (100% Non-Metallic): Không sử dụng bất kỳ lò xo kim loại hay trục xoay kim loại nào bên trong buồng dẫn, loại trừ hoàn toàn nguy cơ gỉ sét, kẹt cứng hoặc ăn mòn hóa học.

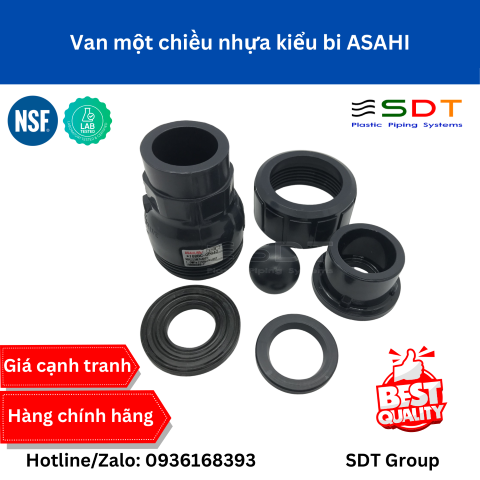

- Cấu trúc rắc co linh hoạt (Single Union & True Union): Dễ dàng tháo rời thân van để súc rửa cặn bẩn, kiểm tra tình trạng quả bi hoặc thay thế gioăng O-ring làm kín mà không cần cắt ống.
- Tổn thất áp suất cực thấp: Khoang trong của thân van được tối ưu hóa theo nguyên lý thủy lực, diện tích mặt cắt mở lớn giúp dòng chảy đi qua êm ái, giảm thiểu tối đa hiện tượng sụt áp.
- Vận hành tối ưu cả phương đứng và ngang: Hoạt động hiệu quả nhất theo chiều thẳng đứng (dòng chảy hướng từ dưới lên) và có thể lắp đặt theo phương ngang với độ dốc nghiêng tối thiểu theo khuyến cáo kỹ thuật của Asahi.
2. Bảng thông số kỹ thuật tiêu chuẩn (Technical Specifications)
| Thông số kỹ thuật | Chi tiết tiêu chuẩn hãng Asahi |
|---|---|
| Tên sản phẩm / Model | Ball Check Valve (Single Union / True Union / Flanged) |
| Hãng sản xuất | Asahi Yukizai Corporation (Nhật Bản) |
| Kích thước danh định (Size) | DN15 (1/2″) đến DN100 (4″) |
| Vật liệu thân (Body) | U-PVC, C-PVC, PP, PVDF |
| Vật liệu quả bi (Ball) | U-PVC, C-PVC, PP, PVDF, PTFE |
| Vật liệu gioăng làm kín (Seat / O-ring) | EPDM, FKM (Viton) |
| Áp lực làm việc tối đa | 1.0 MPa (10 bar / 150 PSI) tại 20°C |
| Áp suất đóng kín tối thiểu | 0.02 MPa (0.2 bar / ~2.9 PSI) |
| Nhiệt độ làm việc | – U-PVC: 0°C ~ 50°C – C-PVC: 0°C ~ 90°C – PP: -20°C ~ 80°C – PVDF: -20°C ~ 120°C |
| Tiêu chuẩn kết nối | Dán keo (Socket JIS / ANSI / DIN), Ren trong (Rc / NPT), Nối bích (Flanged JIS 10K / ANSI 150) |
3. Bảng giá tham khảo Van Một Chiều Nhựa Kiểu Bi ASAHI
* Ghi chú: Dưới đây là bảng khoảng giá tham khảo cho dòng van một chiều kiểu bi thân U-PVC, gioăng đệm EPDM, kết nối rắc co dán keo chuẩn Socket JIS (Single Union). Mức giá thực tế dao động theo yêu cầu vật liệu đặc thù (C-PVC chịu nhiệt, PVDF trơ hóa chất), gioăng FKM, kết nối True Union hoặc nối bích và khối lượng đơn hàng.
| Kích thước (DN) | Kích thước Inch | Kích cỡ ống ngoài (OD) | Mã sản phẩm (Part Code) | Khoảng giá tham khảo (VNĐ/cái) |
|---|---|---|---|---|
| DN15 | 1/2″ | Ø21 / d20 | VBCZZUESJ015 | 882.000 – 1.005.000 |
| DN20 | 3/4″ | Ø27 / d25 | VBCZZUESJ020 | 936.000 – 1.107.000 |
| DN25 | 1″ | Ø34 / d32 | VBCZZUESJ025 | 1.142.000 – 1.283.000 |
| DN40 | 1-1/2″ | Ø48 / d50 | VBCZZUESJ040 | 2.035.000 – 2.385.000 |
| DN50 | 2″ | Ø60 / d63 | VBCZZUESJ050 | 2.509.000 – 2.968.000 |
| DN80 | 3″ | Ø89 / d90 | VBCZZUESJ080 | 5.910.000 – 7.042.000 |
| DN100 | 4″ | Ø114 / d110 | VBCZZUESJ100 | 9.884.000 – 11.692.000 |
4. Ứng dụng thực tế của Van Một Chiều Kiểu Bi ASAHI
Nhờ cấu tạo cơ học đơn giản, độ bền hóa chất vượt bậc và không dùng lò xo kim loại, Asahi Ball Check Valve được ứng dụng rộng rãi tại:
- Bảo vệ đầu ra của bơm chìm, bơm hóa chất: Ngăn chặn toàn bộ lượng chất lỏng có áp lực lớn dội ngược về cánh bơm khi ngắt điện, chống cháy hỏng mô tơ bơm.
- Ngành xi mạ và xử lý bề mặt kim loại: Lắp đặt trên đường ống bơm tuần hoàn dung dịch mạ đồng, mạ niken, axit cromic và bể tẩy gỉ.
- Nhà máy sản xuất linh kiện điện tử, bán dẫn: Lắp đặt trên các tuyến ống dẫn nước siêu sạch DI, nước RO, hóa chất xử lý bề mặt chip và bảng mạch.
- Hệ thống xử lý nước cấp và nước thải công nghiệp: Lắp đặt tại trạm bơm định lượng hóa chất keo tụ PAC, NaOH, xút và javen khử trùng.
5. Đơn vị cung cấp Van Nhựa ASAHI Chính Hãng – SDT Group
SDT Group chuyên nhập khẩu và phân phối trực tiếp các dòng van công nghiệp Asahi Yukizai Nhật Bản tại thị trường Việt Nam với cam kết:
- Hàng mới 100%, nhập khẩu chính ngạch, cung cấp đầy đủ chứng chỉ nguồn gốc (CO) và chất lượng (CQ).
- Kho hàng sẵn kích thước DN15 đến DN100 với các tùy chọn U-PVC, C-PVC, PVDF.
- Tư vấn kỹ thuật chuyên sâu về hướng lắp đặt, áp lực đóng ngắt và tương thích hóa chất.
- Báo giá cạnh tranh, mức chiết khấu tốt nhất cho các nhà thầu thi công xử lý môi trường, cơ điện và đại lý.
Quý khách hàng cần tài liệu catalog chi tiết hoặc yêu cầu báo giá dự án, vui lòng liên hệ trực tiếp:
Hotline / Zalo: 0936168393
Tư vấn giải pháp kỹ thuật: Cung cấp van công nghiệp Asahi, ống nhựa kháng hóa chất, van điều khiển điện & khí nén chuyên dụng.
| STT | Sản Phẩm |
| 1 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 1/2″ (DN15) |
| 2 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 3/4″ (DN20) |
| 3 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 1″ (DN25) |
| 4 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 1-1/4″ (DN32) |
| 5 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 1-1/2″ (DN40) |
| 6 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 2″ (DN50) |
| 7 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 2-1/2″ (DN65) |
| 8 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 3″ (DN80) |
| 9 | Van 1 Chiều nhựa UPVC/CPVC SCH80 size 4″ (DN100) |
CÁC ƯU ĐIỂM:
1) Bi hình bán nguyệt kiểu mới có thể ngăn nước chỉ với áp suất 0.5kg
2) Các vật liệu đạt tiêu chuẩn dành cho nước uống
3) Vật liệu đã được thay đổi bằng nanomet, cải thiện khả năng chịu áp lực và chống va đập
4) Nguyên liệu thô được bổ sung chất chống hấp thụ tia cực tím và chống oxy hóa, cải thiện độ bền, chống lão hóa
5) Có thể lắp dọc hay ngang đều được
Tác dụng của van một chiều?
- Chỉ cho dòng nước chảy qua van theo một chiều nhất định, mà không cho dòng nước, khí chảy ngược lại. Luôn giữ được lưu chất mà không thất thoát khi máy bơm dừng hoạt động.
- Ngăn dòng nước chảy ngược lại gây hư hỏng máy bơm và các thiết bị khác.
- Hoạt động một cách tự động mà không cần điều khiển van đóng mở van từ bên ngoài.
- Là sản phẩm hữu hiệu trong việc ngăn chặn búa nước.
- Kích thước van đa dạng, kết nối đa dạng từ nối ren đến mặt bích với nhiều tiêu chuẩn khác nhau.
- Van có nhiều loại: van lá lật, van lò xo, van bi… phù hợp với nhiều hệ thống riêng biệt.
- Chất liệu van đa dạng từ UPVC, CPVC, PP, PVDF… phù hợp cho nhiều môi chất khác nhau.
- Là dòng van có giá thành hợp lý với tất cả các loại công trình.
- Cấu tạo đơn giản nên dễ dàng lắp đặt, bảo dưỡng, thay thế.
